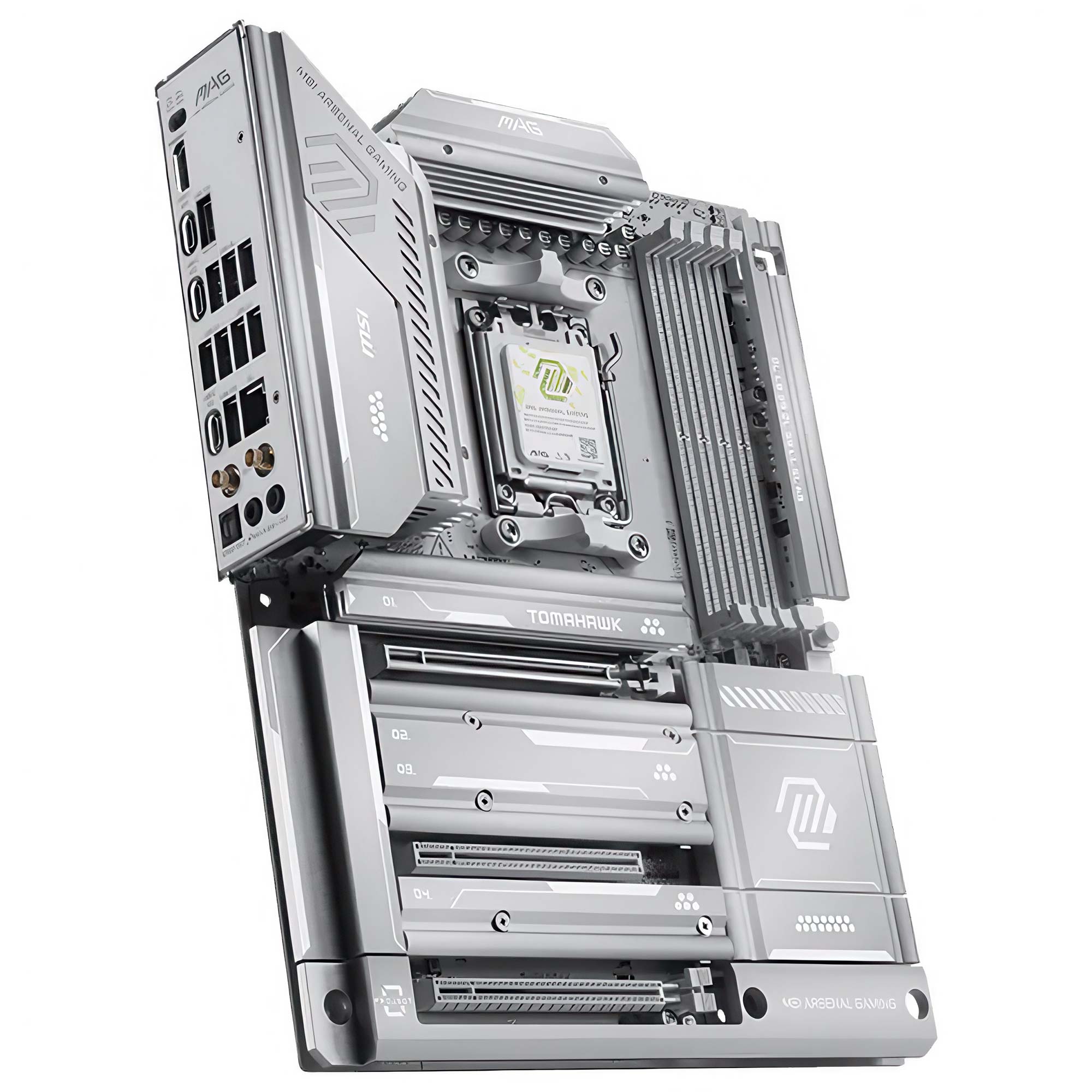

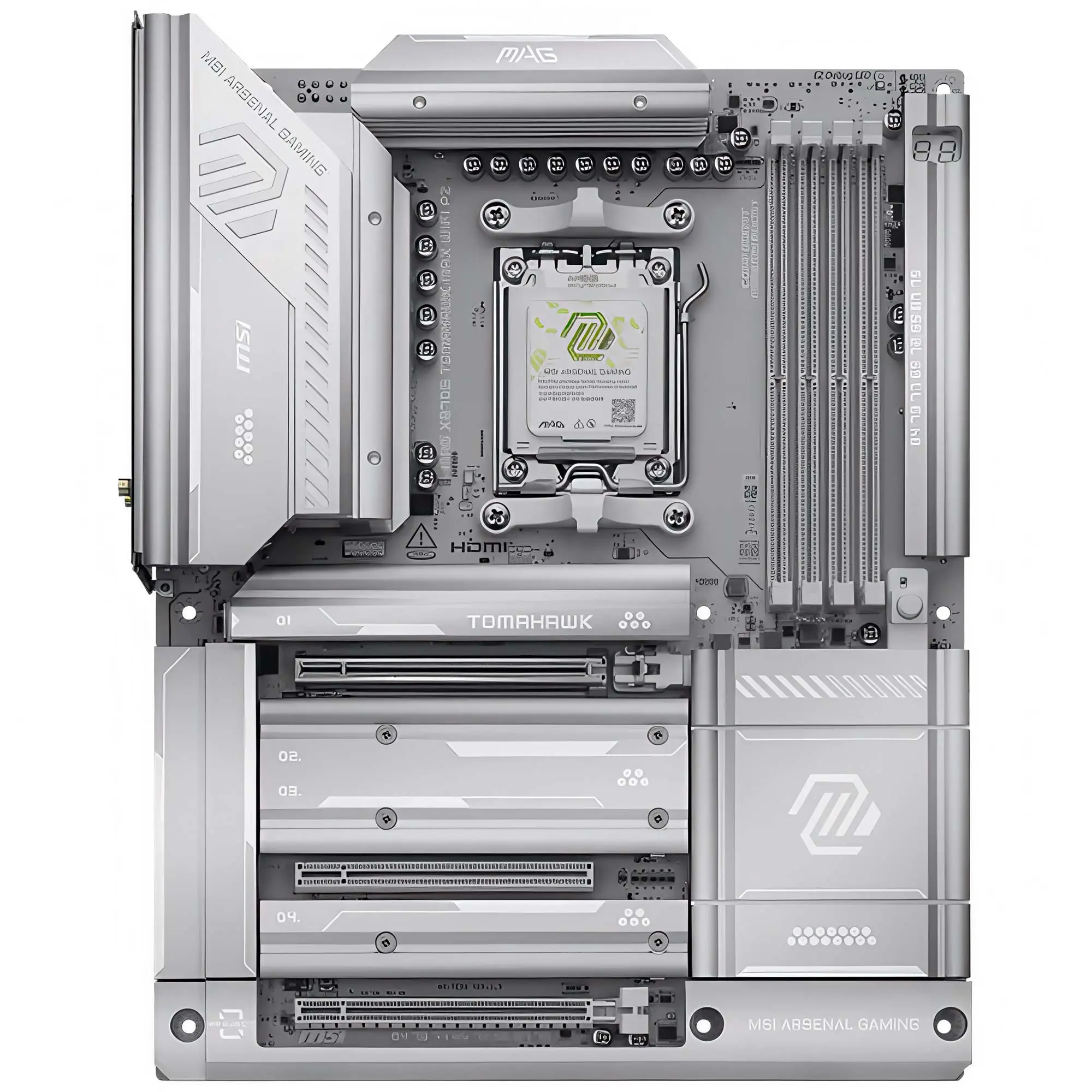

La MSI MAG X870E TOMAHAWK MAX WIFI PZ è una scheda madre ATX di fascia media-alta basata sul chipset AMD X870E per socket AM5 (LGA1718), progettata secondo la filosofia Project Zero (PZ) di MSI: tutti i connettori di alimentazione, i fan header e i pin header interni sono rilocati sul retro del PCB, liberando completamente la superficie frontale da cavi e connettori e consentendo di mostrare l’estetica della scheda madre, del dissipatore CPU e della GPU senza alcun elemento di disturbo visivo. La sigla MAX segnala il posizionamento nel tier superiore della linea Tomahawk, con BIOS flash storage da 64 MB (il doppio della versione base), MOSFET da 80A e chip OC Engine per il controllo del BCLK. L’estetica è silver e bianca su PCB a 8 strati server-grade, con heatsink VRM estesi e dissipatori M.2 Shield Frozr II a doppia faccia.

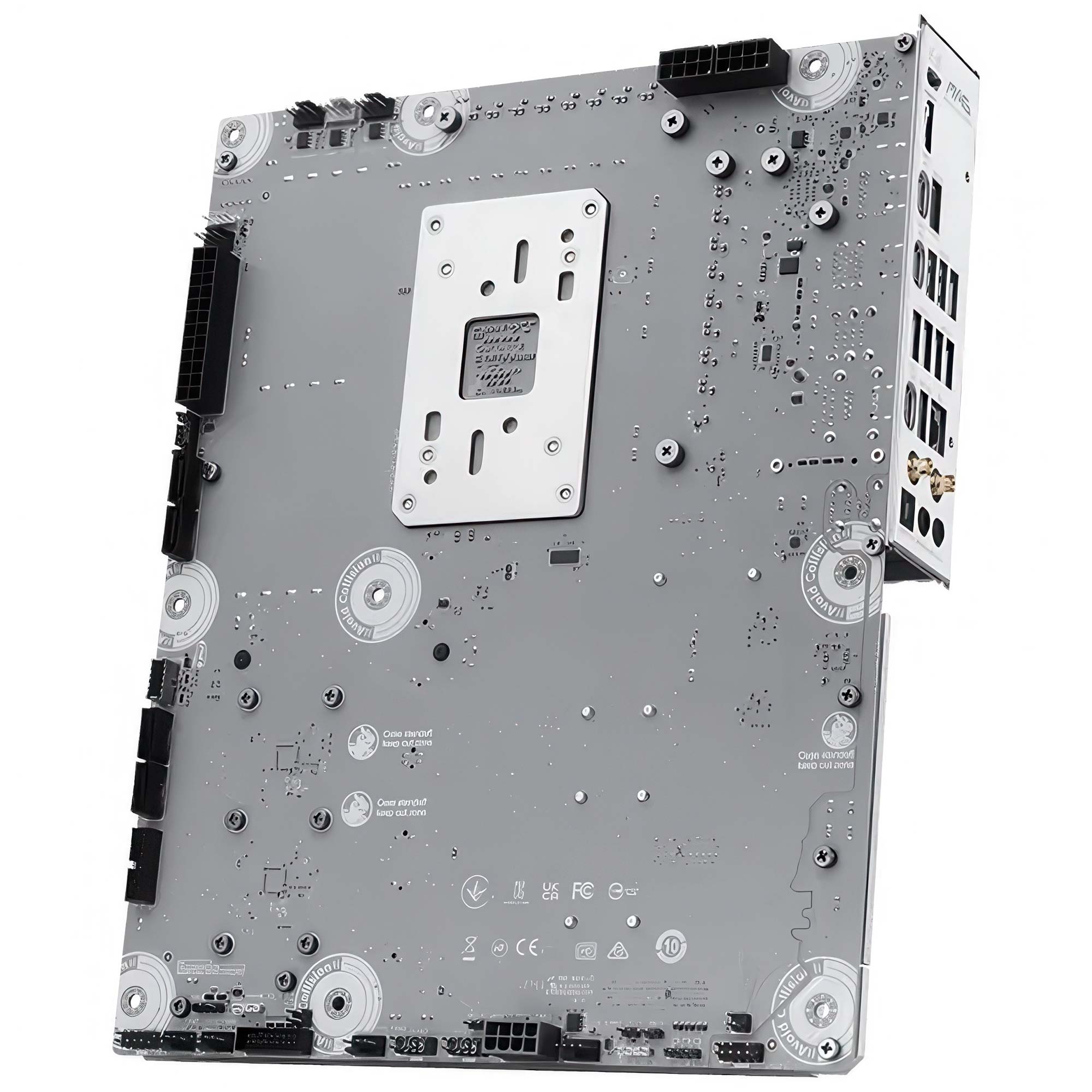

Il design back-connect richiede un case compatibile con lo standard Project Zero — MSI offre quattro chassis PZ dedicati — e semplifica radicalmente il cable management: i cavi di alimentazione ATX, CPU, PCIe, SATA e i connettori USB/audio frontali vengono instradati sul retro del tray senza dover attraversare la camera principale, rendendo la costruzione più veloce e il risultato visivamente pulito. Le due porte Direct OC Jumper (JBCLK) fisiche sul retro permettono di alzare il BCLK in modalità asincrona tramite l’OC Engine dedicato, senza sincronizzare PCIe, NVMe e memoria — tecnica avanzata tipicamente riservata alle schede enthusiast. Il PCB a 8 strati con rame da 2 oz e materiale server-grade garantisce riduzione delle perdite di segnale e stabilità alle alte frequenze.

Il sistema di alimentazione CPU è un 14+2+1 fasi Duet Rail con MOSFET SPS da 80A per fase, thermal pad MOSFET da 7W/mK e thermal pad aggiuntivi sui choke, alimentato da doppio connettore CPU 8-pin (sul retro del PCB nel modello PZ). La memoria è supportata su 4 slot DDR5 UDIMM dual channel con capacità massima di 256 GB e frequenze JEDEC 4.800–5.600 MT/s, overclocckabili fino a 8.400+ MT/s (1DPC 1R) con pieno supporto AMD EXPO, A-XMP e CUDIMM (Clock Driver bypass). Lo storage comprende 4 slot M.2: M2_1 e M2_2 sono entrambi PCIe 5.0 x4 direttamente dalla CPU (il secondo condivide larghezza di banda con le porte USB4 posteriori, gestibile da BIOS); M2_3 e M2_4 sono PCIe 4.0 x4 dal chipset. M2_1 accetta formati fino a 22110 (Type-M Key). Completano lo storage 4 porte SATA 6 Gb/s con RAID 0/1/10 per SATA e RAID 0/1/5/10 per NVMe.

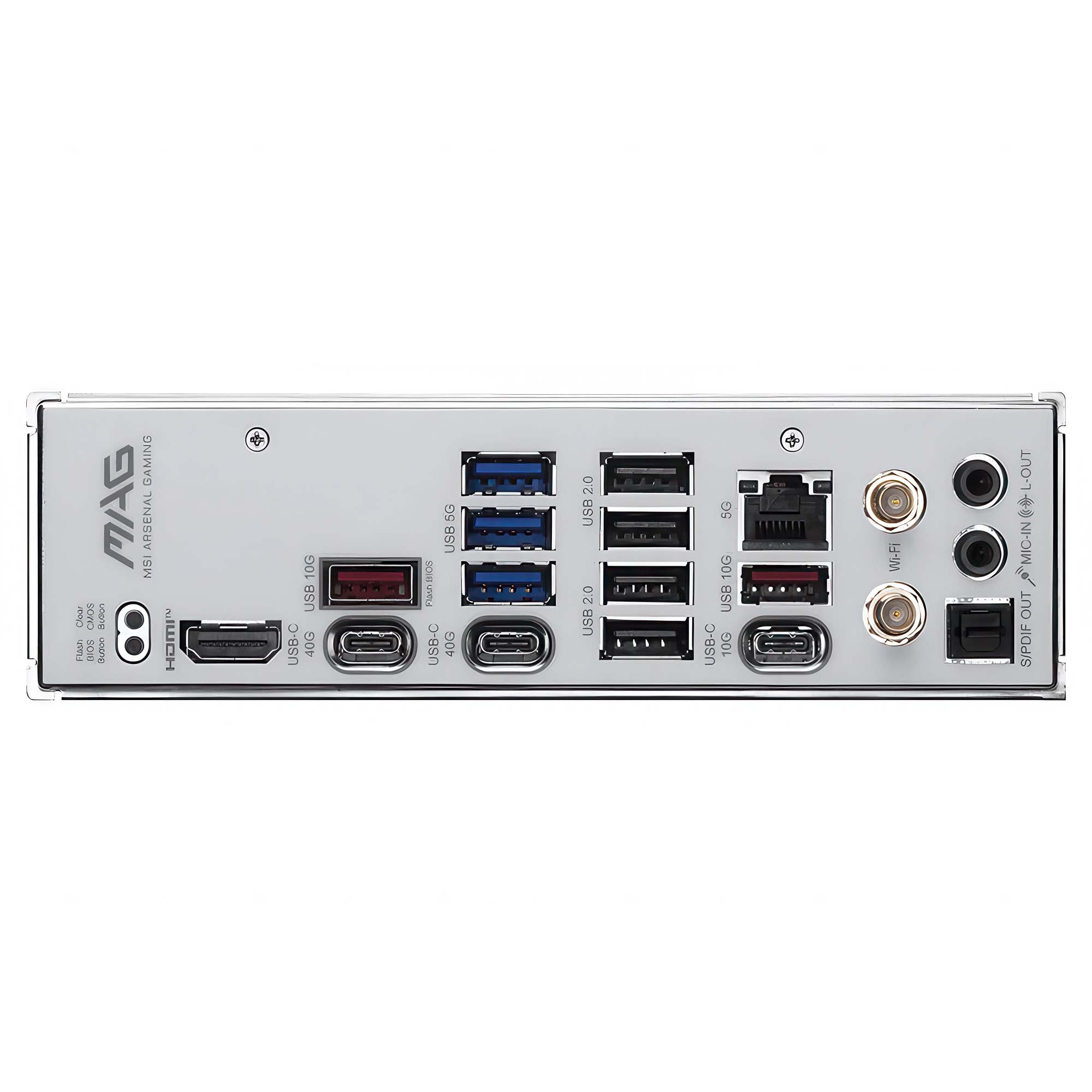

La connettività è di livello: 2× USB4 Type-C 40 Gbps con DisplayPort 1.4 HBR3 (fino a 4K 120Hz su iGPU) sul rear I/O, affiancate da 1× USB-C 10 Gbps, 2× USB-A 10 Gbps, 3× USB-A 5 Gbps e 4× USB 2.0 posteriori. Sul frontale interno: 1× USB-C 20 Gbps e 4× USB-A 5 Gbps. L’uscita video iGPU è HDMI 2.1 FRL (8K 60Hz). La rete cablata è affidata al controller Realtek 8126 5G LAN; il wireless è un modulo Wi-Fi 7 (802.11be) con Bluetooth 5.4, supporto tri-band 2,4/5/6 GHz con canali da 320 MHz, MU-MIMO TX/RX, MLO e 4K-QAM fino a 5,8 Gbps. L’audio è gestito dal codec Realtek ALC4080 con uscita 7.1 canali USB High Performance Audio, supporto 32-bit/384kHz sul pannello frontale e S/PDIF ottico digitale. Il LED di debug comprende 4× EZ Debug LED, 1× EZ Digit Display e 1× Memory Detection LED per diagnostica immediata senza monitor.
